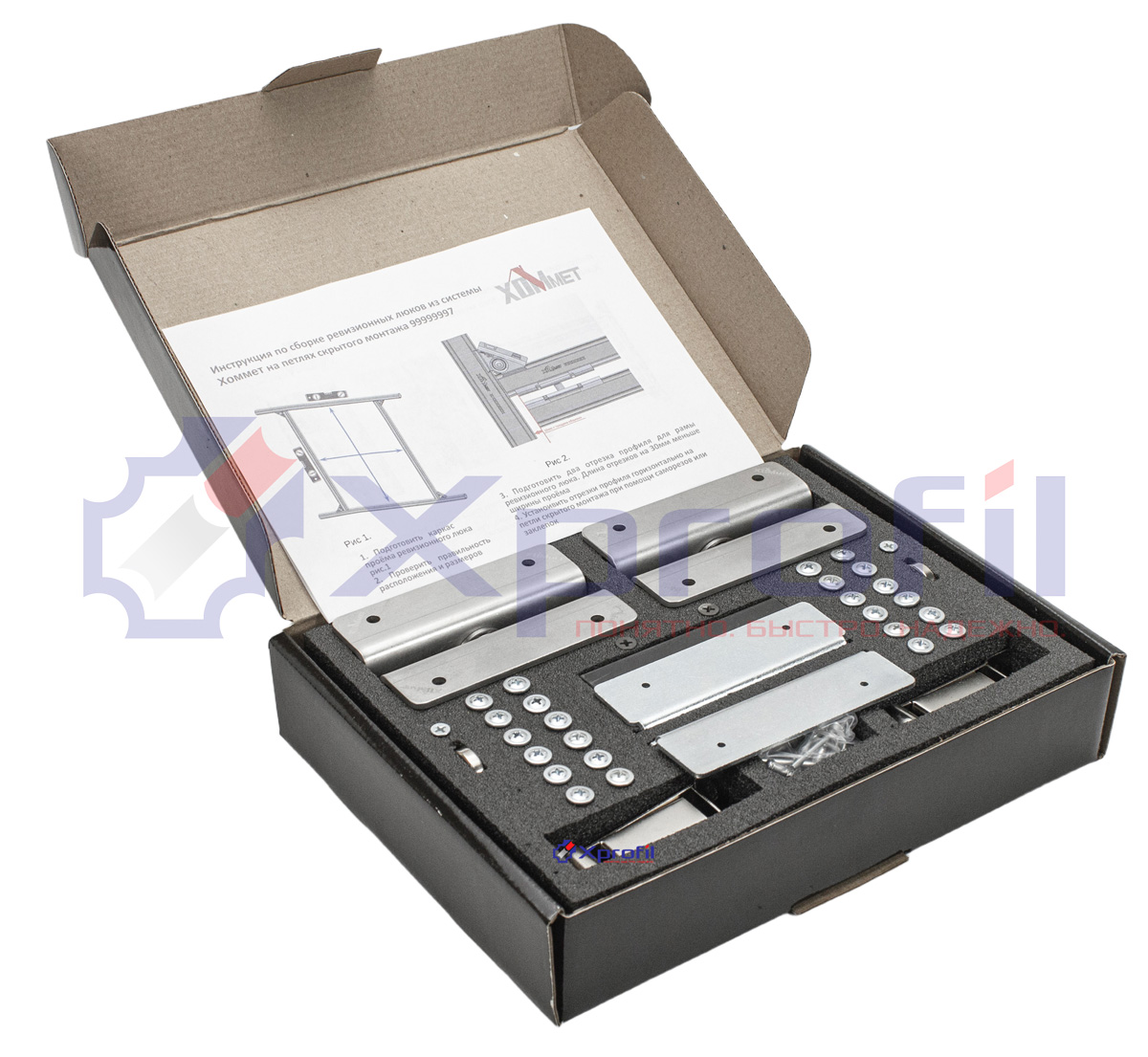

В каталоге Xprofil новинка — накладные петли для скрытого люка ХОММЕТ ХМ99999997 из нержавеющей стали. Комплект разработан вместе с практикующими монтажниками: накладная схема крепления убирает из процесса сверление сквозных отверстий и установку закладных деталей, а значит — ощутимо сокращает время сборки ревизионного люка.
Скрытый ревизионный люк под плитку — узел, по которому судят о качестве всей работы. Дверца должна открываться без усилия, не провисать со временем и примыкать к облицовке ровной линией, без «ступеньки». При этом монтажнику важна скорость: на объекте каждый лишний этап разметки и сверления — это время и риск ошибки.
Что нового в конструкции

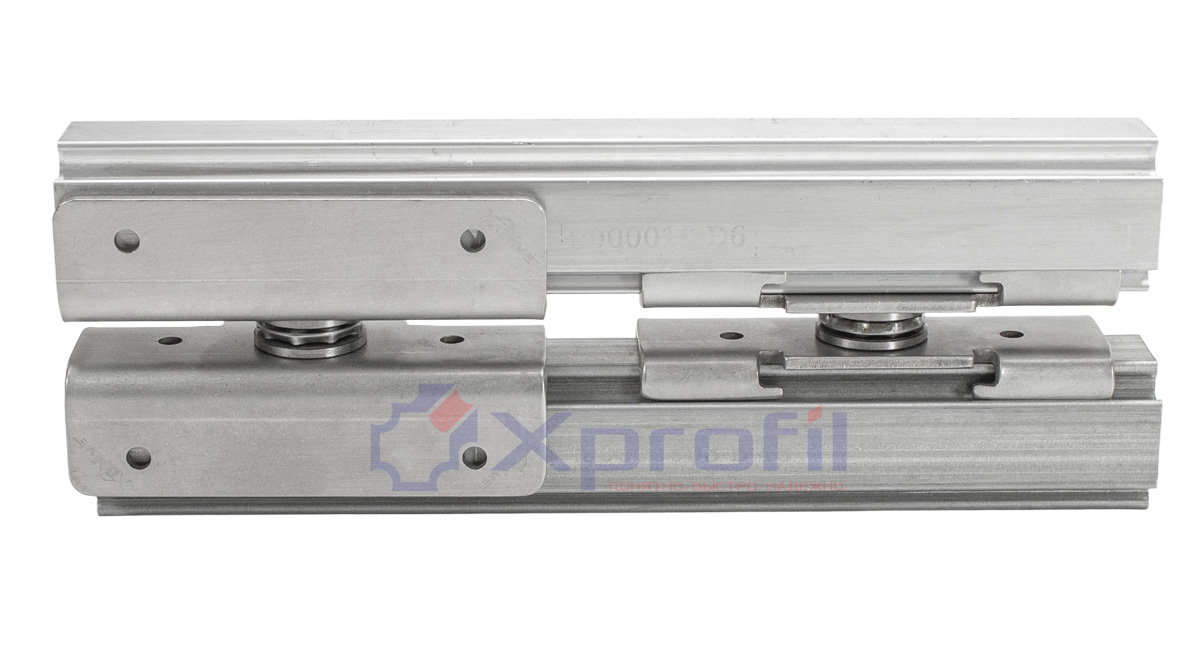

Ключевое отличие ХМ99999997 от закладных систем — накладное крепление на грань профиля. Из процесса уходят самые долгие операции: разметка по калибратору, сверление сквозных отверстий под петлевые стойки и установка закладных деталей внутрь профиля. Сборка сводится к позиционированию петель и затяжке штатного крепежа — саморезами или заклёпками.
Несущие элементы петель выполнены из нержавеющей стали AISI 304 — узел рассчитан на влажную среду санузла и не требует обслуживания. В комплект входит проставка от провисания: дверца сохраняет геометрию даже под тяжёлой облицовкой крупноформатным керамогранитом. Фиксацию обеспечивают два откидных замка с магнитом — производитель рекомендует ставить оба, в верхней и нижней части люка: так створка притягивается к раме по всей высоте и линия примыкания получается ровной.
Технические характеристики
Преимущества
Быстрый монтаж
Накладная схема: без сквозного сверления под стойки и без установки закладных внутрь профиля. Меньше операций — меньше времени на объекте.
Нержавеющая сталь 304
Коррозионностойкий материал для влажных помещений: узел работает весь срок службы санузла без обслуживания.
Проставка от провисания
Компенсирует прогиб створки под весом облицовки — люк не «садится» и продолжает открываться свободно.
Два откидных замка
Прижимают дверцу к раме по всей высоте: примыкание облицовки ровное, без перекоса и зазора.
Опыт монтажников
Конструкция спроектирована в тесном сотрудничестве с монтажными бригадами — учтены реальные сценарии работы.
Весь крепёж в наборе
Петли, замки, проставка, саморезы и заклёпки — ничего докупать не нужно, комплект готов к монтажу.
Монтаж в четыре этапа
- Каркас проёма. Собрать каркас проёма из профиля ХОММЕТ, проверить уровень, диагонали и габариты.
- Рама дверцы. Нарезать профиль: горизонтальные отрезки — на 30 мм меньше ширины проёма, вертикальные — на 30 мм меньше высоты. Закрепить горизонтальные отрезки на петлях саморезами или заклёпками, вертикальные — угловыми соединениями ХОММЕТ. Установить проставку от провисания.
- Замки. Закрепить уголок с защёлкой на каркасе люка на два самореза, положение магнита определить по месту. Рекомендуется устанавливать оба замка — сверху и снизу.
- Обшивка и облицовка. Обшивку дверцы изготовить по размерам створки без припусков, каркас обшить по границам проёма. Со стороны проёма плитку запилить под 45° — это обеспечит корректное открывание.
При линейных размерах дверцы более 600 мм производитель рекомендует усилить створку дополнительными продольными и поперечными рёбрами жёсткости из профиля. Полная инструкция по монтажу с иллюстрациями прилагается к комплекту.
Где применяется
- Скрытые ревизионные люки под плитку и керамогранит в санузлах и на кухнях.
- Доступ к инсталляциям, коллекторам, счётчикам воды и запорной арматуре.
- Ревизионные дверцы в коробах из профиля 33×33 мм с обшивкой ГКЛ, ГВЛ или ЦСП.
- Объекты, где важна скорость сборки: жилые комплексы, гостиницы, коммерческие интерьеры.
Совет. Профиль под каркас и створку люка Xprofil нарежет по вашим размерам бесплатно, а по техническому заданию рассчитает количество материалов. Это сокращает время на объекте и исключает лишние отходы.
Часто задаваемые вопросы
С каким профилем работает комплект ХМ99999997?
С конструкционным профилем 33×33 мм — как со стальным ХОММЕТ, так и с алюминиевым. Переделывать проект каркаса не нужно.
Чем накладные петли отличаются от закладных ХОММЕТ?
Накладные крепятся на грань профиля — это быстрее и проще. Закладные (ХМ99999999 и ХМ99999998) полностью скрыты в профиле и рассчитаны в том числе на люки увеличенного размера.
Нужно ли докупать крепёж?
Нет. Петли, откидные замки, проставка и весь необходимый крепёж входят в комплект.
